با توجه به رشد تقاضای بازار برای منابع تغذیه محفظهدار مدیکالگرید با توان بالای ۱۰۰۰ وات، شرکت مینول خانواده محصولات موفق MSP را که پیش از این در بازه توان ۱۰۰ تا ۱۰۰۰ وات مورد استقبال بازار قرار گرفته بود، با معرفی سری جدید MSP-1600 و توان بالاتر گسترش داده است. این سری علاوه بر انطباق با استانداردهای ایمنی تجهیزات پزشکی، طیف وسیعی از گواهینامههای صنعتی را نیز پوشش میدهد و به همین دلیل به یک راهکار منبع تغذیه محفظهدار پرتوان و چندمنظوره برای کاربردهای صنعتی متنوع تبدیل شده است.
سری MSP-1600 بر پایه پلتفرم اثباتشده NSP-1600 طراحی شده و با ارتقاهای متعددی همراه است؛ از جمله گواهینامههای تنظیمی گستردهتر، جریان نشتی فوقالعاده پایین (کمتر از ۵۰۰ میکروآمپر)، محدوده دمای کاری وسیعتر از منفی ۴۰ تا مثبت ۸۵ درجه سانتیگراد، و قابلیت تنظیم ولتاژ خروجی برنامهپذیر در بازه ۱۵ تا ۱۱۵ درصد بههمراه ویژگیهای پیشرفته دیگر.
فراتر از تجهیزات پزشکی، سری MSP-1600 در حوزههای خودکارسازی صنعتی، تجهیزات تست و اندازهگیری، سیستمهای مخابراتی، لوازم خانگی و سیستمهای انرژی تجدیدپذیر نیز کاربرد گستردهای دارد و یک راهکار منبع تغذیه محفظهدار پرتوان، چندکاره و قابلاعتماد ارائه میدهد. این سری گزینهای ایدهآل برای مشتریانی است که بهدنبال راهکار منبع تغذیه مدیکالگرید و چندصنعتی در توانهای بالا هستند.
جدول مقایسه MSP-1600 با نسل قبلی NSP-1600
| مشخصه | MSP-1600 مدیکالگرید و چندصنعتی (جدید) |
NSP-1600 صنعتی با PFC داخلی |
|---|---|---|
| ولتاژ ورودی | ۸۵ تا ۲۶۴ ولت متناوب | ۹۰ تا ۲۶۴ ولت متناوب |
| توان خروجی | ۱۶۰۰ وات | ۱۶۰۰ وات |
| ولتاژ خروجی | ۱۲ / ۲۴ / ۳۶ / ۴۸ ولت | ۱۲ / ۲۴ / ۳۶ / ۴۸ ولت |
| راندمان | ۸۸.۵٪ تا ۹۲٪ | ۸۹٪ تا ۹۲.۵٪ |
| دمای کارکرد | منفی ۴۰ تا مثبت ۸۵ درجه سانتیگراد (کاهش توان بالای ۵۰ درجه) | منفی ۲۰ تا مثبت ۷۰ درجه سانتیگراد (کاهش توان بالای ۵۰ درجه) |
| محدوده تنظیم ولتاژ (برنامهپذیر) | ۱۵٪ تا ۱۱۵٪ | ۴۰٪ تا ۱۱۰٪ |
| ارتباط داخلی (Communication) | CANBus | CANBus |
| سیگنال DC OK Relay | دارد | دارد |
| کنترل از راه دور (R.C) | دارد | دارد |
| حس ریموت (R.S) | دارد | دارد |
| نویز فن | کمتر از ۳۹ تا ۴۳ دسیبل (بسته به مدل) | کمتر از ۳۸ تا ۴۵ دسیبل (بسته به مدل) |
| جریان نشتی | کمتر از ۵۰۰ میکروآمپر @ ۲۶۴ ولت | کمتر از ۲ میلیآمپر @ ۲۳۰ ولت |
| سطح عایقبندی (Isolation) | ۲×MOPP | ندارد |
| سطح OVC | OVC III | ندارد |
| پوشش محافظ روی برد (Conformal Coating) | دارد | ندارد |
| گواهینامههای ایمنی | CB / UL / RCM / BSMI / CCC / EAC / BIS / KC / CE / UKCA / SEMI F47 62368-1 / 61558-1 / 60335-1 / 60601-1 / 61010 / 62477-1 |
CB / TÜV / UL / RCM / BSMI / EAC / BIS / CE / UKCA 62368-1 |
| ولتاژ تحمل عایقی (ورودی-خروجی) | ۴.۲ کیلوولت متناوب | ۳ کیلوولت متناوب |
| ابعاد (طول × عرض × ارتفاع) | ۳۱۰ × ۸۵ × ۴۱ میلیمتر | ۳۰۰ × ۸۵ × ۴۱ میلیمتر |
| گارانتی | ۵ سال | ۵ سال |
نکته: نسخه MSP-1600 نسبت به NSP-1600 دارای گواهینامههای ایمنی گستردهتر (از جمله استاندارد مدیکال 60601-1)، جریان نشتی بهمراتب پایینتر، عایقبندی ۲×MOPP، محدوده دمایی و ولتاژ خروجی برنامهپذیر وسیعتری است.
ویژگیهای کلیدی محصول
- ورودی ۸۵ تا ۲۶۴ ولت متناوب همراه با اصلاح ضریب توان (PFC)
- گواهینامههای جهانی در چند حوزه (ITE 62368-1، مدیکال 60601-1، لوازم خانگی 60335-1، صنعتی 61558-1/61010-1، مبدل انرژی 62477-1 و SEMI F47)
- راندمان بالا تا ۹۲ درصد
- ولتاژ خروجی برنامهپذیر در بازه ۱۵ تا ۱۱۵ درصد
- پروتکل ارتباطی CANBus داخلی
- محدوده دمای کاری وسیع از منفی ۴۰ تا مثبت ۸۵ درجه سانتیگراد (با کاهش توان بالای ۵۰ درجه)
- جریان نشتی فوقالعاده پایین (کمتر از ۵۰۰ میکروآمپر)، مطابق با استاندارد 2×MOPP و مناسب برای کاربردهای مدیکال نوع BF
- حفاظت کامل در برابر اتصال کوتاه، اضافهبار، اضافهولتاژ و اضافهدما
- کنترل روشن/خاموش از راه دور، حس ریموت، سیگنال DC OK، سیگنال هشدار OTP و منبع تغذیه کمکی ۱۲ ولت
- انطباق با استاندارد OVC III
- قابلیت کارکرد در ارتفاع تا ۵۰۰۰ متر
- فن خنککننده کمصدا با تراز صدای ۳۹ تا ۴۳ دسیبل (بسته به مدل)
- پوشش محافظ (Conformal Coating) روی برد مدار برای افزایش دوام
- ۵ سال گارانتی
کاربردهای منبع تغذیه سری MSP-1600

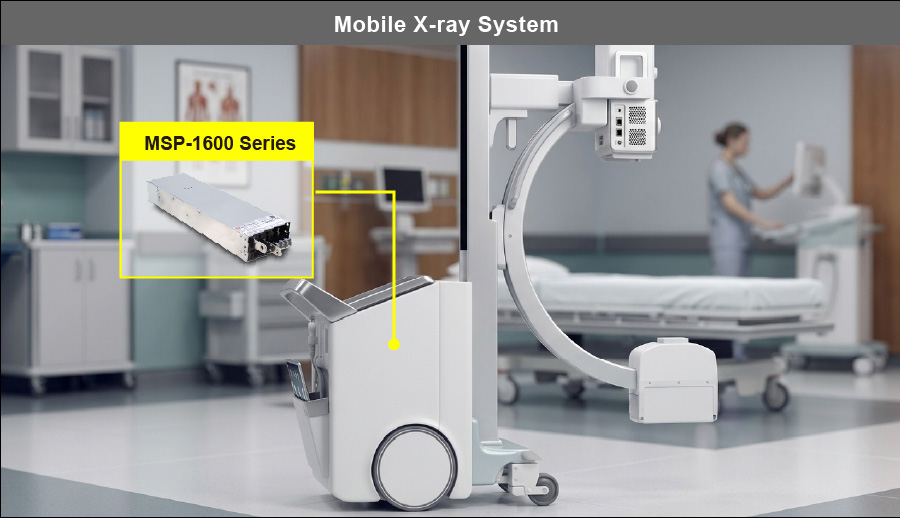

این سری بهطور خاص برای تجهیزات پزشکی طراحی شده، اما به دلیل پوشش گواهینامههای صنعتی، در حوزههای خودکارسازی صنعتی، تجهیزات تست و اندازهگیری، سیستمهای مخابراتی، لوازم خانگی و سیستمهای انرژی تجدیدپذیر نیز قابل استفاده است. برای مثال، در تصویر زیر کاربرد این سری در تغذیه دستگاه رادیوگرافی سیار (Mobile X-ray) نشان داده شده است.
راهنمای کدگذاری مدل (Order Info)
| بخش کد | مثال | توضیح |
|---|---|---|
| نام سری | MSP | نام خانواده محصول |
| توان خروجی | 1600 | توان نامی به وات |
| ولتاژ خروجی | 48 | یکی از مقادیر ۱۲، ۲۴، ۳۶ یا ۴۸ ولت |
مثال کامل: MSP-1600-48 یعنی سری MSP، توان ۱۶۰۰ وات، ولتاژ خروجی ۴۸ ولت.
📄
دانلود کاتالوگ MSP-1600
فایل PDF – مشخصات کامل فنی
